data sheet

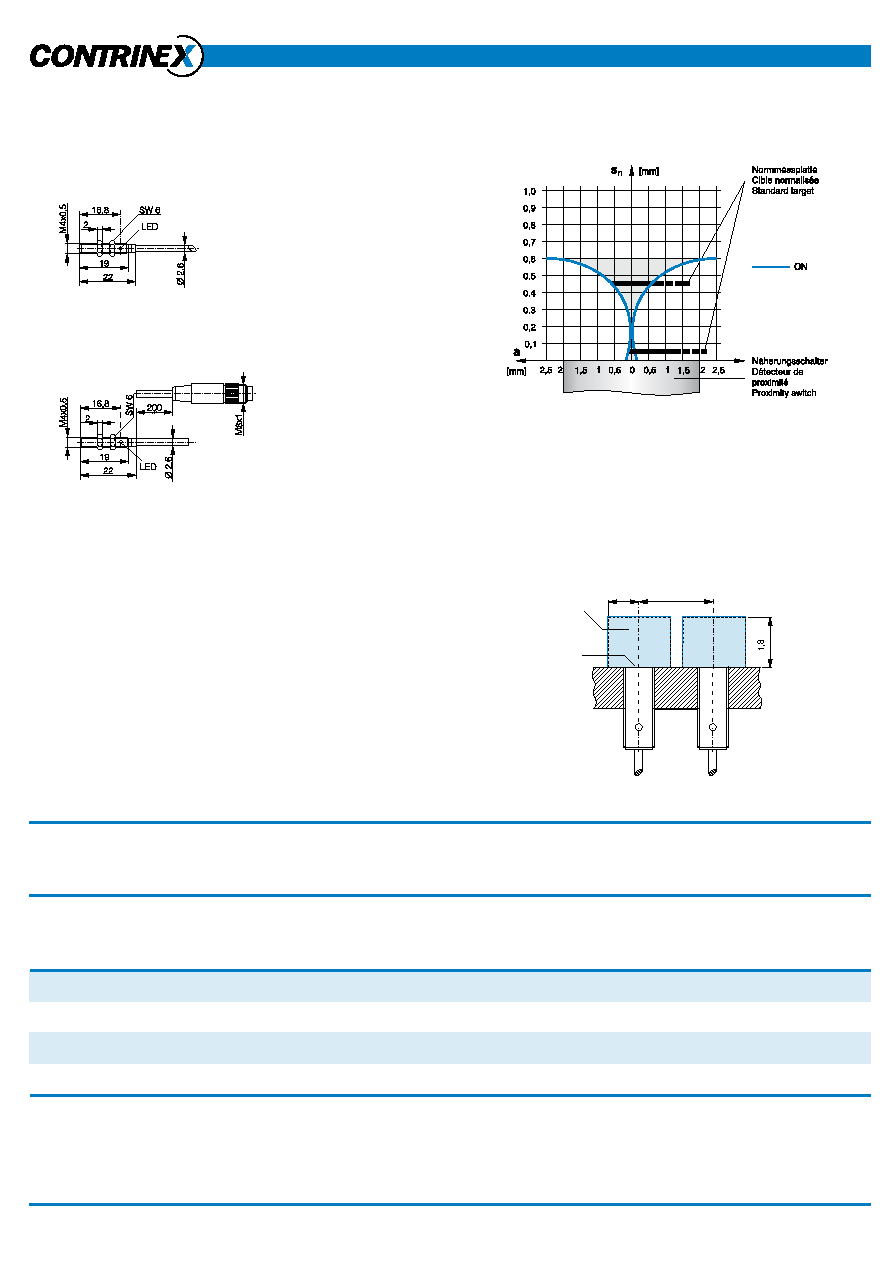

Abmessungen / Dimensions / Dimensions:

Ansprechkurve* / Courbe de réponse* / Response diagram*:

Diese Zeichnungen lassen sich aus dem Internet (www.contrinex.com) herunterladen.

Ces dessins peuvent être téléchargés depuis Internet (www.contrinex.com).

These drawings can be downloaded from Internet (www.contrinex.com).

Einbau / Montage / Installation:

DW-AD-60#-M4

DW-AV-60#-M4-276

Typenspektrum / Types disponibles / Available types:

Artikelnummer

Typenbezeichnung

Schaltung Anschluss

Ausgang

Numéro d'article désignation

polarité

raccordement

sortie

Part number

part reference

polarity

connection

output

320 920 014

DW-AD-601-M4

NPN

Kabel / câble / cable 2 m PUR

Schliesser / à fermeture / N.O.

320 920 031

DW-AD-602-M4

NPN

Kabel / câble / cable 2 m PUR

Öffner / à ouverture / N.C.

320 920 065

DW-AD-603-M4

PNP

Kabel / câble / cable 2 m PUR

Schliesser / à fermeture / N.O.

320 920 101

DW-AD-604-M4

PNP

Kabel / câble / cable 2 m PUR

Öffner / à ouverture / N.C.

320 920 285

DW-AV-601-M4-276

NPN

Kabel / câble / cable 0,2 m PUR + Stecker / connecteur / connector S8

Schliesser / à fermeture / N.O.

320 920 342

DW-AV-602-M4-276

NPN

Kabel / câble / cable 0,2 m PUR + Stecker / connecteur / connector S8

Öffner / à ouverture / N.C.

320 920 296

DW-AV-603-M4-276

PNP

Kabel / câble / cable 0,2 m PUR + Stecker / connecteur / connector S8

Schliesser / à fermeture / N.O.

320 920 311

DW-AV-604-M4-276

PNP

Kabel / câble / cable 0,2 m PUR + Stecker / connecteur / connector S8

Öffner / à ouverture / N.C.

* typische Werte / valeurs typiques / typical values

Reduktionsfaktoren für Messplatte aus* / Coefficients de réduction pour cible en* / Correction factors for target of*:

Stahl FE 360

Kupfer

Aluminium

Messing

Edelstahl V2A

Acier FE 360

1,0

cuivre

0,50

aluminium

0,55

laiton

0,65

acier INOX V2A

0,80

Steel FE 360

copper

aluminum

brass

stainless steel V2A

600-M4.indd / page 2-3 / rev. 15 / 04.10.16 - MDM

2

5

metallfreier Raum

espace sans métaux

metal-free space

aktive Fläche

face sensible

sensing face

Der Einsatz dieser Geräte in Anwendungen, wo die Sicherheit von Personen von deren Funktion abhängt, ist unzulässig. Änderungen und Liefermöglichkeiten

vorbehalten. Ces détecteurs ne peuvent être utilisés dans des applications où la protection ou la sécurité de personnes est concernée. Sous réserve de

modifications et de possibilités de livraison. These proximity switches must not be used in applications where the safety of people is dependent on their

functioning. Terms of delivery and rights to change design reserved.
